Spider Web Ribbon SWR®

Spider Web Ribbon SWR® Câble à fibre optique

Solutions de bout en bout



Spider Web Ribbon SWR® est une technologie développée par Fujikura pour les Ribbon à fibre optique avec un grand nombre de fibres et une grande flexibilité. Elle est surtout utilisée dans les câbles à haute densité de fibres comme le Wrapping Tube Cable WTC® et trouve son application dans les infrastructures WAN, l'industrie et les centres de données.

Les Ribbon SWR® permettent une fusion efficace, réduisent le diamètre des câbles et facilitent l'installation. En combinaison avec des composants à fibre optique spécialement développés par Connect Com, on obtient une solution performante de bout en bout.



Etablir ensemble de nouvelles normes

Connect Com et Fujikura unissent leurs compétences en matière de réseaux de fibres optiques Spider Web Ribbon SWR® performants. Ce partenariat allie une technologie de pointe à une expertise système pratique pour des solutions de bout en bout efficaces et à l'épreuve du temps

Les défis de déploiement de la fibre optique

La demande croissante en bande passante et en capacité de fibre pose de nouveaux défis aux infrastructures existantes.

  • Espace limité dans les fourreaux/conduites existants
  • Temps élevé pour la fusion d'un grand nombre de fibres
  • Travaux de génie civil coûteux lors des extensions de réseau

Consultez maintenant

Laissez-nous vous montrer comment les solutions de bout en bout de Spider Web Ribbon SWR® réduisent les temps d'extension et utilisent au mieux l'infrastructure existante.

Demander des conseils

Les avantages en un coup d'œil

Une performance maximale dans un espace minimal



Les câbles SWR® ne se contentent pas de répondre aux besoins actuels, ils offrent également une flexibilité permettant d'augmenter les capacités à l'avenir.

Une meilleure utilisation des fourreaux

Les fourreaux existants n'ont pas été conçus lors de leur planification pour le nombre élevé de fibres requis aujourd'hui.

6'912

Fibres par câble

24 %

Diamètre réduit

45 %

Gain de poids

100 %

Densité de fibres plus élevée

Gain de place

Avantage d'espace pour un nombre élevé de fibres. Diamètre extérieur du câble nettement réduit pour un nombre de fibres plus élevé.

Grande différence de volume dans un conduit avec le même nombre de fibres

7x moins d'encombrement
7x moins de tension de câble

Diamètre extérieur plus petit

Diamètre extérieur réduit de 24 % pour la même densité de fibres

Réduction de poids de 45 %

Nombre élevé de fibres

Double la densité des fibres pour un même diamètre extérieur. Câbles jusqu'à 6’912 fibres réalisables.

Nombre de fibres augmenté de 100 % tout en étant plus léger

Caractéristiques techniques du câble à fibre optique Spider Web Ribbon SWR

Spider Web Ribbon SWR® Câbles à fibres optiques - Fusionner plus de fibres, plus vite



La structure plus complexe du câble SWR® exige une préparation minutieuse des fibres du Ribbon avant la fusion. Mais en contrepartie, il offre de nombreux avantages par rapport aux câbles à tubes classiques - d'une utilisation efficace des fourreaux à un traitement plus rapide et moins compliqué.

La meilleure performance de fusion avec les câbles SWR®


Un Ribbon d'un câble SWR® se compose de douze fibres optiques disposées en parallèle dans un Ribbon.

Lors de la fusion simultanée des douze fibres, le câble SWR® atteint des performances de fusion comparables à celles d'une connexion par fibre individuelle.

Il est ainsi possible de raccorder efficacement un plus grand nombre de fibres, sans compromis sur la qualité et la sécurité du processus.

Technologie brevetée SWR®


Le faisceau de fibres Spider Web Ribbon SWR® à liaison intermittente constitue la base de la structure particulièrement compacte de ces câbles.

Le terme « intermittent » signifie que les différentes fibres d'un Ribbon ne sont pas reliées entre elles de manière continue, mais à intervalles réguliers. Si l'on étire le Ribbon dans le sens de la largeur, on obtient une structure qui rappelle une toile d'araignée, ce qui a donné son nom à cette construction : « Spider Web Ribbon ». Il en résulte une structure flexible qui peut être utilisée aussi bien en tant que Ribbon fermé (pour une fusion efficace de Ribbons) qu'individuellement (pour une fusion de fibres individuelles).

Cette combinaison de stabilité et de flexibilité fait du câble à fibres optiques Spider Web Ribbon SWR® à liaison intermittente une solution idéale pour les câbles à haute densité de fibres modernes, à construction compacte et manipulation aisée.

Prêt à fusionner immédiatement :

Ouvrir. Fusionner. Terminé.

La structure sans gel du câble à fibres optiques Spider Web Ribbon SWR® permet une ouverture facile du câble. Les fibres sont immédiatement prêtes à être fusionnées – il n'est pas nécessaire de nettoyer les faisceaux et les fibres. Le temps de préparation est ainsi nettement réduit et le processus de travail plus facilement reproductible.

Ouverture facile du câble SWR®

  • Après ouverture de la gaine extérieure, les fibres ou les Ribbons sont directement accessibles – sans Loose Tube supplémentaire
  • Les Ribbons sont immédiatement prêts à être fusionnés

Construction sans gel - aucun nettoyage nécessaire

  • Construction sèche du câble (sans gel)

  • Aucun nettoyage des fibres requis - réduit le temps de préparation et la consommation de matériel

Identification univoque des faisceaux de fibres

  • L'identification par Ribbon coloré assure une attribution univoque des faisceaux de fibres

  • Identification plus rapide sur le terrain - moins d'erreurs en cas de grand nombre de fibres

  • Le marquage par code-barres permet une identification précise des Ribbons et une documentation fiable

Séparation facile en fibres individuelles

  • Séparation aisée des fibres à l'intérieur d'un Ribbon

  • Prêt en quelques gestes pour la fusion de fibres individuelles

Gagner du temps et de l'argent dans le déploiement de la fibre optique

Câble SWR® vs. câble à tubes



Dans le déploiement de la fibre optique, l'efficacité et la rentabilité sont décisives pour la réussite du projet.

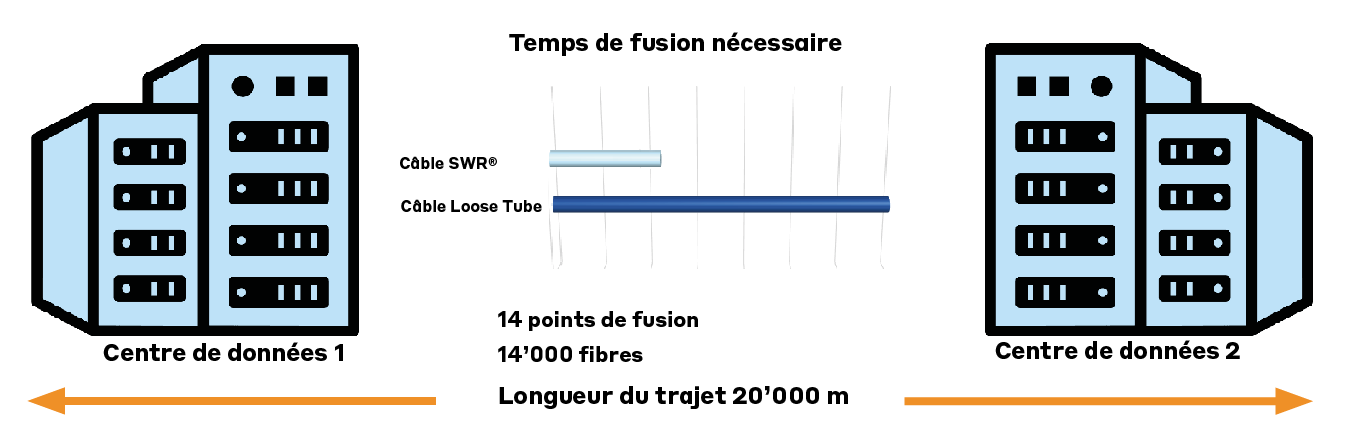

Notre benchmark sur 20 km avec environ 14’000 fibres montre:

Certes, 2 câbles SWR® avec 6’912 fibres sont plus chers en matériel que 14 câbles à tubes avec 1’008 fibres, mais le coût total diminue nettement - un seul câble est posé au lieu de 14.


Fusionner 3 fois plus vite

Au lieu de 193'536 fusions de fibres individuelles avec la technologie Loose Tube, seulement 16'128 fusions de Ribbons sont nécessaires avec le câble SWR® – il en résulte un gain de temps énorme : le même nombre de câbles à Ribbons de fibres peut être fusionné trois fois plus vite que les câbles Loose Tube.



Moins de travaux de génie civil

L'utilisation d'un seul câble à fibres optiques Spider Web Ribbon SWR® permet d'éviter des travaux de génie civil supplémentaires. Cela permet non seulement de réduire les coûts et la durée des travaux, mais aussi de limiter les interventions sur les routes et la circulation. Le résultat : un déploiement du réseau plus rapide, plus efficace et plus durable.

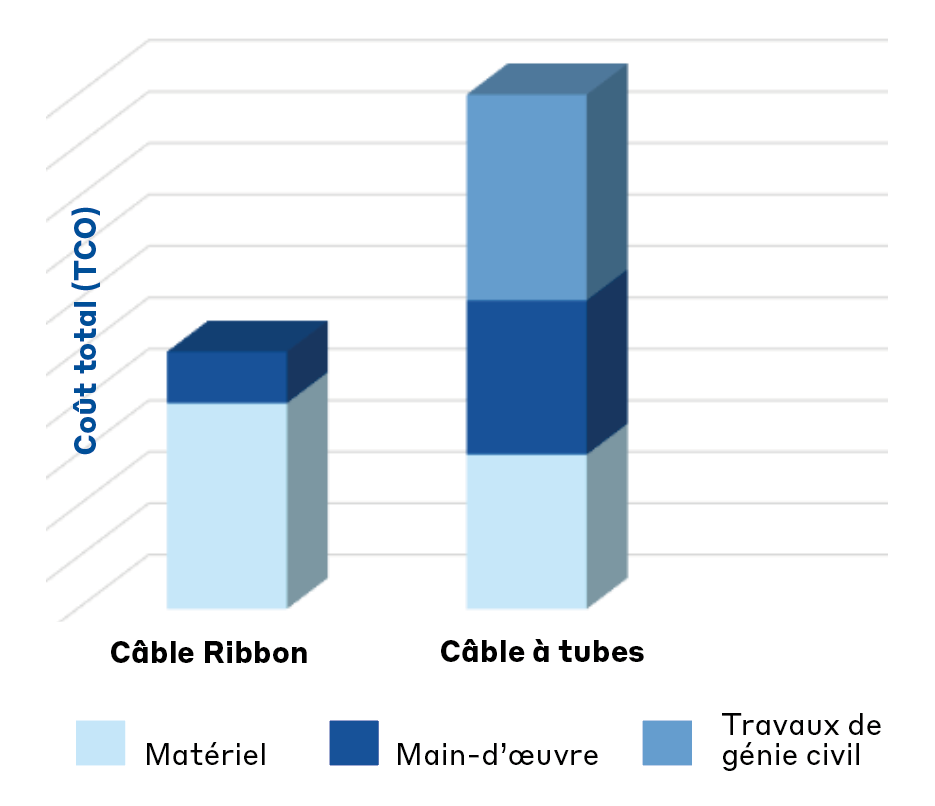

Réduction du coût total (TCO)

  • Délais d'installation réduits
  • Suppression des travaux de génie civil
  • Moins d'interruptions de trafic pendant les travaux
  • Utilisation optimisée des fourreaux existants

Optimisation de l'exploitation et de la maintenance

  • Délai d'installation réduits
  • Suppression des travaux de génie civil

Solutions de produits de bout en bout de Connect Com

Spécialement développé pour les réseaux FTTx Spider Web Ribbon



Les câbles à fibres optiques Spider Web Ribbon SWR® sont posés en continu entre les centrales techniques jusqu'au boîtier multifonction MFG, au répartiteur de réseau NVt ou jusqu'au manchon à fusionner. Aux points de fusion respectifs, les câbles sont fusionnés entre eux sous forme de faisceaux de 12 Ribbons (groupes de Ribbons), de sorte que la structure continue des faisceaux est maintenue le long du trajet.

C'est uniquement dans le manchon – ou alternativement dans le raccordement d'immeuble – que s'effectue ensuite la séparation des fibres Ribbon en fibres individuelles (Single Fiber), afin de permettre la distribution ultérieure ou le raccordement au niveau Single Fiber.

Solutions Ribbon-Ready de Connect Com

Les racks système CARMA® ODF, les manchons de fusion ONE® et les panneaux de brassage à fibre optique SLITE® éprouvés sont préparés de manière optimale pour les câbles à fibre optique Spider Web Ribbon SWR®. Ainsi, les câbles SWR® à haute densité de fibres peuvent être déposés de manière précise et efficace - pour une performance maximale et une manipulation aisée lors de raccordements Datacenter PoP et WAN.

Relier les centrales techniques par un câble extérieur SWR®

Composants Ribbon-Ready pour les centrales techniques
jusqu'à 3'024 fibres Ribbon

1Rack système CARMA ODF SLITE
2Panneau de brassage 19" SLITE HD ou UHD
3Panneau de fusion traversant 19" SLITE
4Panneau de brassage 19" SLITE Fanout HD ou UHD

Composants Ribbon-Ready pour les centrales techniques
à partir de 3'024 à 6'912 fibres Ribbon

1Rack de fusion CARMA

Anzahl Fasern: 20'160

2Rack système CARMA ODF SLITE
3Panneau de brassage 19" SLITE HD ou UHD

Relier la centrale technique au MFG, au NVt ou au manchon de fusion via le câble extérieur SWR®

Composants Ribbon-Ready pour
MFG, NVt et manchon de fusion

1Boîtier multifonctionnel MFG

Anzahl Fasern: max. 34'560
Anzahl Stecker: max. 6'912

Mehr erfahren
2Panneau de brassage 19" SLITE HD ou UHD
3Distributeur de réseau NVt
4Manchon de fusion ONE
5Manchon de fusion AFL

Anzahl Fasern: max. 6'912

Qu'est-ce que Spider Web Ribbon SWR® et quelle est la différence avec les câbles classiques ?

Spider Web Ribbon SWR® est une technologie à fibres optiques dans laquelle plusieurs fibres sont organisées en Ribbons flexibles. Contrairement aux câbles Loose Tube classiques, ces fibres peuvent être traitées aussi bien en Ribbon qu'individuellement. Pour les opérateurs de réseau, cela signifie : une densité de fibres plus élevée avec une construction compacte ainsi qu'une plus grande flexibilité lors de l'installation, de la fusion et des extensions ultérieures.

Pourquoi les opérateurs de réseau ont-ils intérêt à utiliser les câbles SWR® ?

Les câbles SWR® permettent une utilisation nettement plus efficace des infrastructures existantes. La haute densité de fibres permet de mieux exploiter les fourreaux existants, ce qui évite souvent des travaux de génie civil supplémentaires.
Parallèlement, la fusion parallèle des fibres Ribbon réduit considérablement le temps nécessaire à l'installation - en particulier pour les grands projets avec un nombre élevé de fibres. Cela se traduit par des délais de construction réduits et un coût total (TCO) moins élevé.

Quand l'utilisation de câbles SWR® est-elle particulièrement judicieuse ?

L'utilisation de câbles SWR®est particulièrement judicieuse d'un point de vue économique pour les projets à haute densité de fibres et sur de longues distances - par exemple pour le déploiement du backbone, pour le raccordement de sites PoP ou dans les réseaux FTTx.
La construction compacte offre également des avantages décisifs en cas d'espace limité dans les fourreaux existants ou lors de densifications ultérieures, car des capacités supplémentaires peuvent être réalisées sans travaux de génie civil importants.
